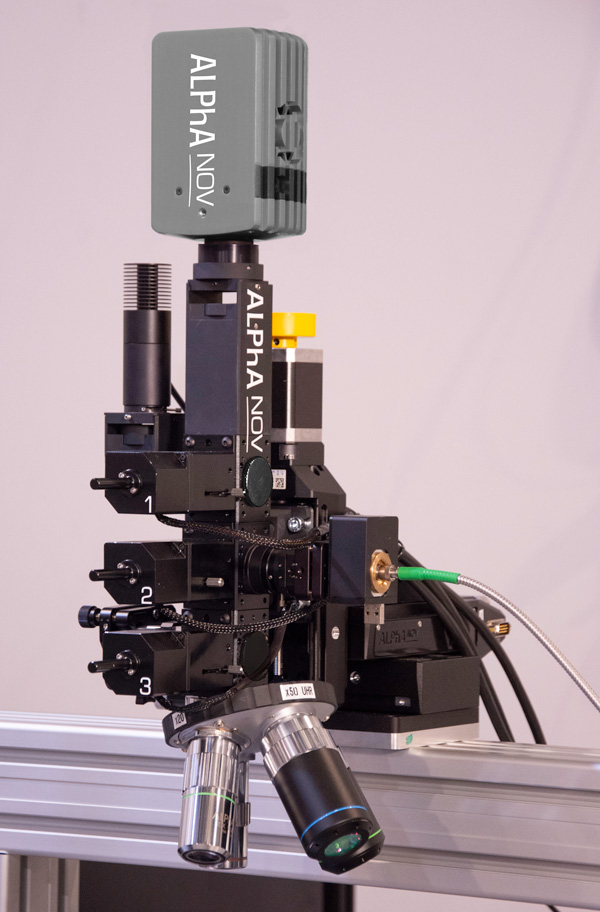

Banc optique de Photoémission
Lorsqu'un circuit intégré est en fonctionnement, les zones sollicitées par la routine émettent naturellement des photons infrarouges via la face arrière. Le banc optique de photoémission d'ALPhANOV permet de capturer et de visualiser ces émissions photoniques afin d'obtenir une vue précise de l'activité du circuit.
Référence produit : Banc laser de photoémission
Observer les photons naturellement émis par les circuits intégrés
Cette technique d'analyse side-channel d'un circuit intégré permet de repérer les zones d'intérêt pour faciliter par exemple l'injection de fautes (laser ou EM), le placement d'outils spécifiques ou l'analyse cryptologique. Il existe deux modes d'observations :
- l'imagerie IR standard (image 1 ci-dessous) qui permet de visualiser le circuit par sa face arrière, à travers le silicium et pouvoir se localiser sur le circuit
- l'imagerie en photoémission (image 2 ci-dessous) qui permet de visualiser l'émission photonique des composants du circuit.
Il est ensuite possible de superposer les deux images pour identifier les zones (image 3 ci-dessous) et de scanner l'ensemble de l'échantillon pour obtenir des mosaïques d'images.
- Vue infrarouge standard via la face arrière
- Vue en mode photoémission
- Superposition de la vue photoémission sur la vue standard et injection de deux spot lasers
Un banc dédié ou un banc multi-fonctions
Le banc optique de photoémission peut faire l'objet d'un système uniquement dédié à ce procédé. Il se compose alors d'une colonne optique spécifique, d'une caméra ultra-sensible, d'un éclairage infrarouge, d'objectifs de haute résolution et d'axes motorisés XYZ permettant de scanner l'échantillon avec précision.
Il est possible aussi d'implémenter une fonctionnalité "photoémission" sur un banc d'injection de fautes tel que le banc S-LMS (Single Laser Microscope Station); le banc D-LMS (Double Laser Microscope Station) ainsi que sur un banc de Stimulation Thermique. Une fois l'analyse d'imagerie de photoemission et l'identification des zones actives réalisées, il est aisé d'y injecter directement le ou les spots lasers pour l'injection de fautes.
Un software dédié à la photoémission
ALPhANOV fournit avec le banc de photoémission un logiciel dédié qui permet les fonctionnalités suivantes :
- obtenir une image IR standard à travers le silicium
- passer automatiquement en mode "photoémission" pour obtenir une image des émissions photoniques du composant
- scanner l'échantillon et réaliser une mosaïque d'images
Pour aller plus loin, nous recommandons la plateforme logicielle développée par notre partenaire eShard : esDynamic. Compatible avec les bancs optiques ALPhANOV, l'EsDynamic est une plateforme puissante qui vous permettra d'utiliser des notebooks développés dans un environnement JupyterLab, d'y intégrer vos propres développements et de synthétiser et analyser vos résultats. L'esDynamic est une plateforme également utilisée pour l'analyse side-channel.
Caractéristiques du produit
- Bande spectrale : 900-1700nm
- Résolution : 640*512 px ou 320*256 px
- Système de refroidissement par TEC
- Compatible avec plateforme esDynamic d'eShard
