Connecteurs pour fibres à cristaux photoniques

ALPhANOV réalise des connecteurs sur mesure pour de nombreuses fibres à cristaux photoniques.

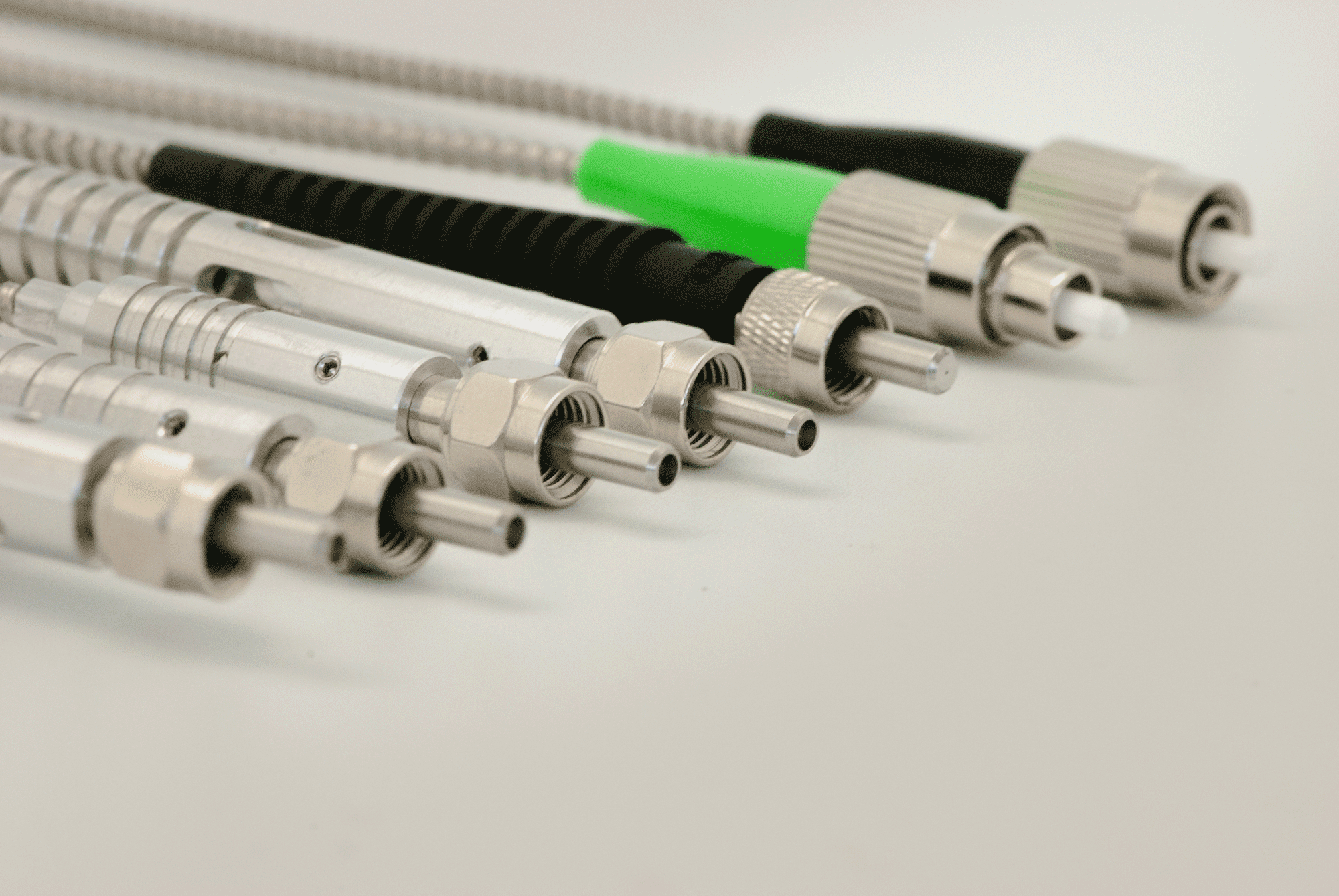

Voici quelques exemples de connecteurs PCF déjà réalisés et un aperçu des caractéristiques accessibles :



FC/PC connecteurs PCF

Connecteurs FC/PC

  • Diamètre end-cap standard : diamètre gaine de fibre
  • Longueur end-cap standard : < 100 µm
  • Limitations de puissance : Perte d'injection de 500 mW
  • Type d'embout : Céramique
  • Diamètre de l'embout : 2,5 mm
  • Angle de polissage : 0°
FC/APC connecteurs PCF

Connecteurs FC/APC

  • Diamètre end-cap standard : diamètre gaine de fibre
  • Longueur end-cap standard : < 100 µm
  • Limitations de puissance : Perte d'injection de 500 mW
  • Type d'embout : Céramique
  • Diamètre de l'embout : 2,5 mm
  • Angle de polissage : 8°
SMA connecteurs PCF

Connecteurs SMA

  • Diamètre end-cap standard : diamètre gaine de fibre
  • Longueur end-cap standard : < 100 µm
  • Limitations de puissance : Perte d'injection de 500 mW
  • Type d'embout : Métallique
  • Diamètre de l'embout : 3,2 mm
  • Angle de polissage : 0 - 12°

Caractéristiques accessibles

Longueur end-cap : de 20 µm à 400 µm
Diamètre end-cap : de la taille de la fibre à 400 µm
Alignement PM : axe rapide ou lent



SMA-1 connecteurs PCF

Connecteurs SMA-1

  • Diamètre end-cap standard : diamètre gaine de fibre
  • Longueur end-cap standard : < 100 µm
  • Limitations de puissance : perte d'injection 1 W
  • Type d'embout : Métallique
  • Diamètre de l'embout : 3,2 mm
  • Angle de polissage : 0 - 12° +/-1
SMA-2 connecteurs PCF

Connecteurs SMA-2

  • Diamètre end-cap standard : diamètre gaine de fibre
  • Longueur end-cap standard : < 100 µm
  • Limitations de puissance : perte d'injection 2 W
  • Type d'embout : Métallique
  • Diamètre de l'embout : 3,2 mm
  • Angle de polissage : 0 - 12° +/-1









SMA-6 connecteurs PCF

Connecteurs SMA-6

  • Diamètre end-cap standard : diamètre gaine de fibre
  • Longueur end-cap standard : < 100 µm
  • Limitations de puissance : perte d'injection 6 W
  • Type d'embout : Métallique
  • Diamètre de l'embout : 3,2 mm
  • Angle de polissage : 0 - 12° +/-1
SMA-AF connecteurs PCF

Connecteurs SMA-AF

  • Diamètre end-cap standard : diamètre gaine de fibre
  • Longueur end-cap standard : < 100 µm
  • Limitations de puissance : limite de pompe 200 W
  • Type d'embout : Métallique
  • Diamètre de l'embout : 3,2 mm
  • Angle de polissage : 0 - 12° +/-1

Caractéristiques accessibles

Longueur end-cap : de 20 µm à 1,5 mm
Diamètre end-cap : de la taille de la fibre à 1,5 mm
Alignement PM : axe rapide ou lent
