Diode laser 1064 nm - Impulsionnel ou continu – technologie Bragg ou DFB
Ces diodes laser fibrées basées sur une technologie de type Bragg ou DFB sont proposées seules ou accompagnées d’un driver de diode continu ou impulsionnel. Les meilleures performances en régimes ns sont obtenues en sélectionnant le bon module de pilotage.
Ces diodes laser 1064 nm sont approvisionnées auprès des fabricants les plus fiables et peuvent atteindre de fortes puissances en régime impulsionnel jusqu’à 2000 mW.
3 versions sont proposées :
- Une version haute puissance @ 1060 nm idéale pour des applications CW ou impulsionnelles lorsqu’une évolution spectrale peut être tolérée dans les premières nanosecondes.
- Une version DFB de ces diodes laser fibrées atteint typiquement 200 kHz de largeur spectrale en régime continu pour des puissances allant jusqu’à 200 mW, voire 800 mW en impulsionnel.
- Une version à émission spectrale très large idéale pour les intégrations lasers à fibre lorsque l’effet Brillouin SBS est une limitation.
La plupart des driver proposés sont optimisés pour des performances allant du continu bas-bruit, à l’impulsion unique ou cadencée jusqu’à 10 MHz, voire 250 MHz.
Ces produits sont maintenant proposés par AeroDIODE, une
nouvelle entreprise spin-off d’ALPhANOV. Le manager produit est disponible pour répondre aux questions techniques et commerciales.
Référence du projet : 1064LD
Caractéristiques du produit
-
Deux modèles : Fabry-Perot avec Bragg ou DFB
-
Jusqu’à 550 mW CW
-
Jusqu’à 1500 mW de puissance crête
-
Largeur spectrale : 200 kHz pour la version DFB
-
Largeur de pulse : du continu à 1 nanoseconde
-
Emission continue très bas bruit
Les applications de ces diode laser 1064 nm comprennent l’injection laser, le développement de lasers à fibre ou la Bio-imagerie.
Une IHM dédiée permet d’avoir un contrôle complet de toutes les fonctions et de maintenir une sécurité d’utilisation de la diode laser. L’interface USB comprends un ensemble de librairies : Labview VI, DLLs, Hexa, Python etc.
Fiches produit
Ces diodes laser 1064 nm fonctionnent de manière autonome ou en série avec d'autres produits de notre gamme :
- Pilote diode laser impulsionnel
- Pilote diode laser rapide
- Pilote diode laser multicanaux
- Pilote diode pour laser à fibre
- Diode laser 915 nm
- Diode laser 976 nm
- Diode laser 980 nm
- Diode laser haute puissance
- Modulateur à fibre optique
Des systèmes complexes comme des lasers à fibre peuvent être développés très rapidement sur cette plateforme.
Applications
- Injection laser
- Développement de lasers à fibre
- Bio-imagerie
Spécifications
| Laser diode | Standard avec Bragg | DFB | Ultra broad avec FBG |
|---|---|---|---|
| Longueur d'onde (nm) | 1060±2 | 1063.5±2 | 1064±2 |
| Largeur spectrale |
CW : <0.2 nm |
~200 kHz | >2 nm |
| Puissance max (CW-typ) | 550 mW | 200 mW | 650 mW |
| Puissance max (pulse-typ) | 1500 mW* | 800 mW* | 2000 mW* |
| Performance impulsionnelle | cf fiche produit | ||
* Avec les pilotes ALPhANOV uniquement
Synoptique
Interfaces
Ces produits sont maintenant proposés par AeroDIODE, une nouvelle entreprise spin-off d'ALPhANOV.
Les produits ou services en lien
-

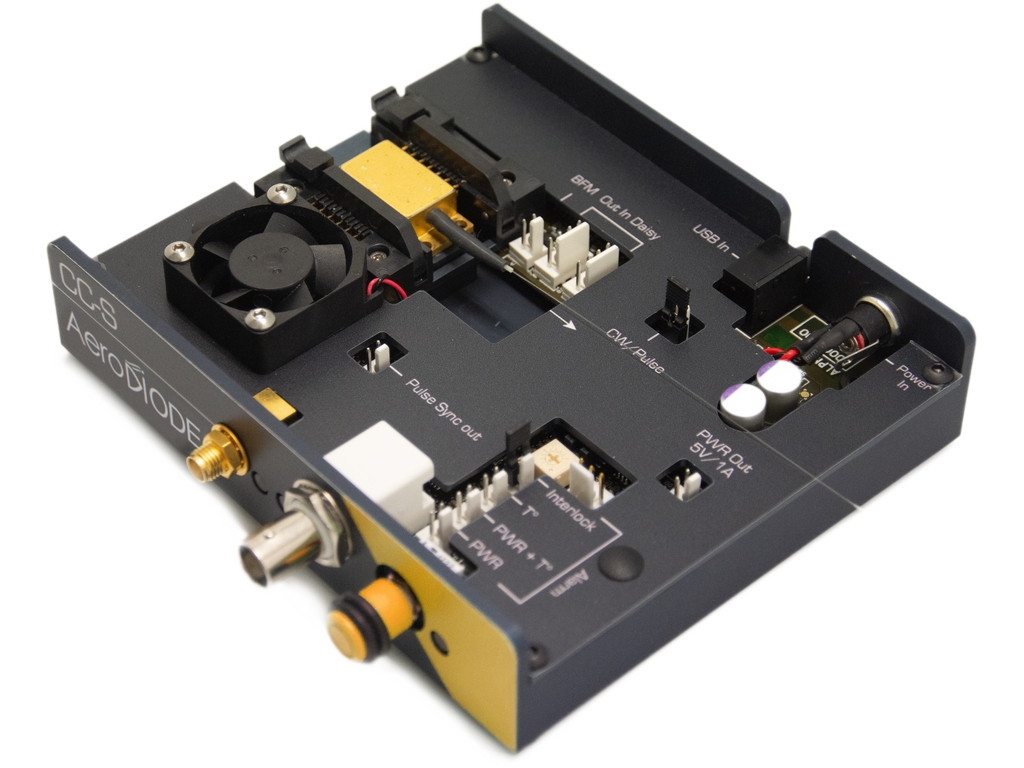

CCS : driver de diode laser impulsionnel
